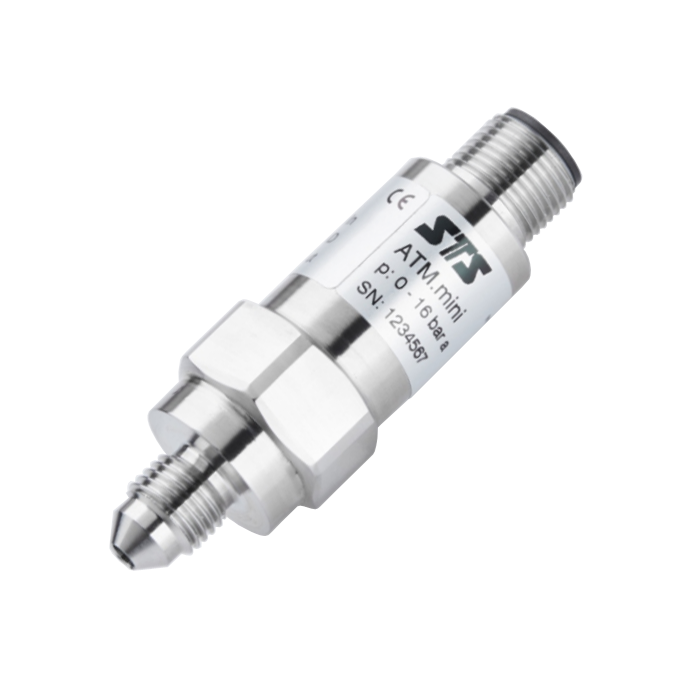

ATM.mini миниатюрный датчик давления

ATM.mini — это высокоточный миниатюрный датчик давления от швейцарской компании STS Sensor Technik Sirnach AG, предназначенный для применений, где критичны компактные габариты в сочетании с высокой точностью измерений

ATM.mini отличается модульной конструкцией, что позволяет гибко адаптировать датчик под конкретное применение — выбрать тип присоединения к процессу, электрический разъём, выходной сигнал и диапазон измеряемого давления. Благодаря миниатюрным размерам и высокой точности датчик находит применение в ограниченном по размерам пространстве, на испытательных стендах, в мобильной гидравлике, медицинском оборудовании и других областях, где важны малые габариты и надёжность.

Технические характеристики

Производитель	STS
Тип измеряемого давления	Избыточное, абсолютное
Диапазон измерений	0…100 мбар — 0…1000 бар
Диапазон напряжения питания	0…4,5 В
Рабочая температура	–40…+125 °С
Температура процесса	–40…+125 °С
Точность измерений	По % ВПИ: <0,2 FS, <0,1 FS Включая линеарность, гистерезис, повторяемость, переустановку нуля отсчёта и установки перекрытия величины при температуре среды По ВПИ: ±0,05 %, ±0,1 %, ±0,25 %
Выходной сигнал	Аналоговый
Степень защиты	IP67
Технологическое соединение	1/2 NPT M, 1/4 NPT M, G 1/2 M, G 1/2 M с наружной резьбой, манометр DIN 16288, G 1/2 M, плоская мембрана, G 1/2 M, фронтальная мембрана, G 1/2 с наружной резьбой, с каналом Ø 14 мм, G 1/4 F, G 1/4 M, G 1/4 M, манометр DIN 16288, Доступны другие виды соединений по требованию заказчика
Время отклика	<1 мс / 10…90 % FS
Относительная погрешность	<0,5 / <0,8 % FS Суммарная погрешность, включая точность и влияние температуры
Материалы	Преобразователь: нерж. сталь 316L / 1.4435 Корпус: нерж. сталь 316L / 1.4404 Уплотнитель: Витон / этилен-пропиленовый каучук Кабель: полиуретан
Электрическое соединение	Lumberg RSF4 (4-штыревой), MIL C26482 10-6 (IP40), полиуретановый кабель (IP67, чёрный), а также другие виды по требованию заказчика
